Guide : Kit Suppression Vanne EGR VW T5 2.0 BiTDI (Dynaparts)

Ce guide fournit des informations sur le Kit de Suppression de Vanne EGR conçu par Dynaparts pour les utilitaires et monospaces Volkswagen équipés du moteur haut de gamme **2.0 BiTDI** (Bi-Turbo Diesel).

⚠️ Avertissement Légal et Boîtier Électronique

L'installation de ce kit modifie le système de dépollution original du véhicule, qui est l'un des plus complexes de la gamme VAG.

Usage Strictement Réservé : Ce kit est destiné uniquement à un usage sur circuit privé, en compétition, ou pour des tests hors route publique.
Non-Conformité Routière : Le montage de ce kit rend le véhicule non-conforme au Code de la Route (Article L. 318-3).
Boîtier Électronique Inclus : Ce kit se distingue par l'inclusion d'un **boîtier électronique (détrompeur)**. Ce composant est essentiel pour éteindre le voyant moteur et éviter le mode dégradé, sans nécessiter de reprogrammation logicielle immédiate du calculateur (ECU).

🔍 Fiche Technique du Kit (DP-ENG-EGR-VAG-05)

Moteurs et Véhicules Compatibles

Ce kit est très ciblé et ne concerne qu'une seule motorisation :

Véhicules : Volkswagen Transporter T5 et Multivan (généralement phase 2 à partir de 2009-2010).
Code Moteur : CFCA (2.0 BiTDI - 180cv).

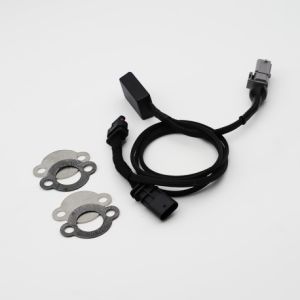

Composition du Kit

Le kit est conçu pour remplacer l'ensemble de la vanne EGR (souvent en inox ou aluminium).

Pipe de suppression EGR (inox ou aluminium de haute qualité).
Plaque d'obturation (pour sceller le passage des gaz d'échappement).
Joints, visserie et éléments de fixation spécifiques.
**Boîtier Électronique / Détrompeur (pour gestion du voyant moteur).**

Pourquoi Installer ce Kit sur un BiTDI ?

Pannes Fréquentes : Les vannes EGR sur les BiTDI sont particulièrement sujettes à l'encrassement et à la panne, entraînant des coûts de remplacement élevés.
Réduction des Gaz Chauds : La suppression permet d'éviter l'encrassement du collecteur d'admission, crucial pour la fiabilité des turbos.
Fiabilité Électronique : Le boîtier inclus permet une suppression propre de l'électronique sans passer par une reprogrammation complète.

⚙️ Procédure d'Installation (Vue Générale)

- L'installation de ce kit, impliquant le boîtier électronique, est plus complexe qu'une simple suppression mécanique et nécessite une attention particulière.**

Télécharger le Guide d'Installation Officiel au format PDF (Recommandé)

1. Préparation Mécanique et Démontage

Débrancher la batterie.
Accéder à la vanne EGR (l'accessibilité sur le T5/Multivan est souvent limitée).
Déconnecter les durites de refroidissement et purger partiellement le liquide (la vanne est souvent refroidie).
Débrancher les connecteurs électriques et retirer l'ensemble de la vanne EGR et du refroidisseur des gaz d'échappement.

2. Montage de la Pipe de Suppression

Nettoyer les surfaces de montage.
Installer la pipe de suppression Dynaparts en utilisant les joints neufs et la visserie fournie.
Installer la plaque d'obturation à l'endroit où les gaz d'échappement entraient dans le circuit.

3. Installation du Boîtier Électronique (Détrompeur)

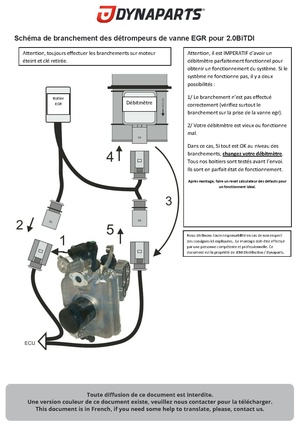

Suivre scrupuleusement le schéma de connexion fourni dans le PDF.
Le boîtier doit être branché sur le faisceau électrique de l'ancienne vanne pour simuler son fonctionnement et tromper le calculateur.

4. Finalisation et Purge

Remonter tous les éléments périphériques.
Remplir et purger complètement le circuit de liquide de refroidissement.
Rebrancher la batterie.

5. Vérification

Démarrer le moteur et le laisser chauffer.
S'assurer de l'absence de fuite (air ou LDR) et vérifier que le voyant moteur reste éteint, signe que le boîtier électronique fonctionne correctement.
