Guide : Kit Suppression Vanne EGR 1.2 TDI / 2.0 TDI (Dynaparts)

Ce guide fournit des informations sur le Kit de Suppression de Vanne EGR Dynaparts conçu pour les moteurs Diesel VAG 1.2 TDI et certains 2.0 TDI de première génération Common Rail.

⚠️ Avertissement Légal et Reprogrammation

L'installation de ce kit a des conséquences légales importantes.

Usage Strictement Réservé : Ce kit est destiné à un usage sur circuit privé, en compétition, ou pour des tests hors route publique.
Illégalité Routière : Le véhicule devient non-conforme au Code de la Route (Article L. 318-3).

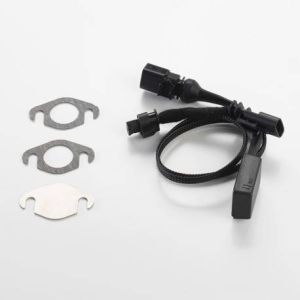

🔍 Fiche Technique du Kit (DP-ENG-EGR-VAG-04)

Moteurs Compatibles (VAG – Common Rail)

Ce kit cible spécifiquement la suppression des vannes EGR intégrées à la première génération de refroidisseurs de gaz sur les Common Rail.

Pour le 1.2 TDI :
- Code Moteur : CFWA (ex : Volkswagen Polo)
Pour le 2.0 TDI :
- Codes Moteurs : CFFA, CFFB, CLJA (souvent jusqu'à 2010, selon les modèles).

Avantages de ce Kit Spécifique

Fiabilité : Conçu pour supprimer l'origine des pannes liées à la vanne EGR.
Conception Française : Pièce principale souvent en aluminium aviation usiné sans soudure (qualité et étanchéité).
Boîtier Électronique Inclus : Aide à la désactivation des voyants et à la prévention du mode dégradé (vérifier le contenu exact du kit à la commande).
Performance : Garantit l'admission d'air frais, optimisant la combustion.

⚙️ Procédure d'Installation

- Le document PDF officiel du fabricant doit être la seule référence d'installation.**

Télécharger le Guide d'Installation Officiel au format PDF (Recommandé)

1. Prérequis et Démontage

S'assurer que le moteur est complètement froid.
Débrancher la borne négative de la batterie (pour éviter tout court-circuit ou défaut électronique).
Vidanger et récupérer le liquide de refroidissement (LDR) car la vanne EGR est souvent intégrée au refroidisseur de gaz.
Déconnecter les éléments périphériques (faisceaux, durites, collier d'échappement, etc.) pour accéder au corps de vanne.

2. Retrait du Système EGR d'Origine

Démonter l'ensemble vanne EGR et refroidisseur (selon le modèle, cela peut impliquer le retrait de l'admission ou de la batterie).
Veiller à bien nettoyer toute trace de suie et de calamine autour de l'ancienne fixation.

3. Montage du Kit de Suppression

Installer la nouvelle plaque/le tube Dynaparts en lieu et place de l'ancienne vanne.
Utiliser les nouveaux joints fournis pour assurer une étanchéité parfaite aux gaz et au LDR.
Fixer toutes les plaques d'obturation dans le kit (échappement, circuits d'eau si nécessaire).

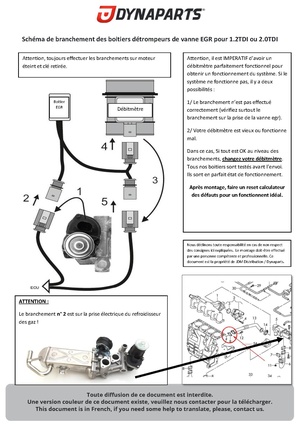

4. Installation du Boîtier Électronique (Si Inclus)

Connecter le boîtier ou le détrompeur selon les instructions spécifiques du PDF. Ce boîtier simule la présence de la vanne pour le calculateur.

5. Remontage et Purge

Remonter tous les composants retirés (batterie, admission, etc.).
Remplir le circuit de liquide de refroidissement et effectuer une purge complète (étape cruciale).
Rebrancher la batterie.

6. Test et Vérification

Démarrer le véhicule et vérifier l'absence de fuite de liquide ou de gaz.
Contrôler le tableau de bord : le boîtier électronique doit empêcher l'allumage du voyant moteur. Si le voyant persiste, une reprogrammation logicielle sera nécessaire.
